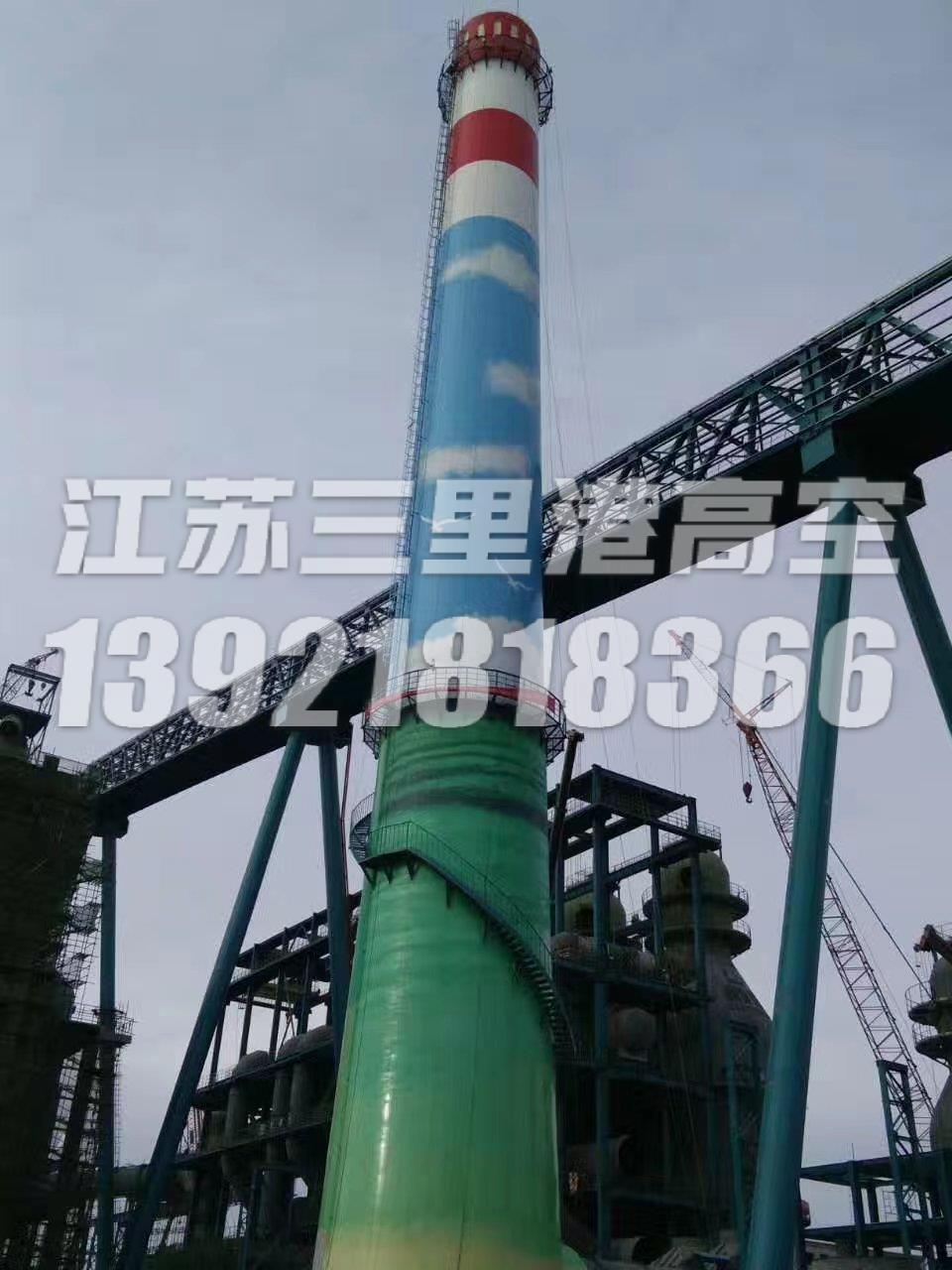

煙囪滑模的超高的模是怎么架構上去的
煙囪滑模裝置由操作平臺系統、液壓提升系統、模板系統、施工精度控制系統和供水供電系統組成，主要內容如下：(1)操作平臺系統由操作平臺、懸掛式腳手架和垂直運輸設施組成。
操作平臺采用內外環束、輻射束和拉桿組成。內環梁有兩層，共焊接6件[12]。平臺鋪裝板由厚50 mm厚的板制成，與模板上口平直。在操作平臺周圍設置安全防護欄桿，在操作平臺外緣下安裝有孔的塑料噴嘴，以維護氣缸壁上的混凝土。整個平臺結構支撐在提升架上，用于堆放材料、工具、設備、吊腳手架、裝訂鋼筋、澆筑混凝土和提升外部模板。由于煙囪高度高、直徑大，操作平臺不能同時在頂部施工。它需要在30毫米的高度進行修改，主要是為了從輻射束中移除多余的部分并重新組裝。
懸掛式腳手架分為內外吊架，內吊架用鋼管和緊固件鎖入圓形網架，使用Φ16圓鋼懸掛在操作平臺下，鋪設腳手架和全安全網，用于修復內壁、調整和修理模板、鋪設襯里和絕緣以及堆垛材料。"外吊架分為上下兩層，在吊架上用鋼管緊固件上鎖固定，上部用來裝訂鋼筋，調整和修理外部模板，上層用500~800 mm腳手架覆蓋，兩側設置安全防護欄桿，覆蓋安全網，下部框架用于混凝土表面改性。
井架底座為內鋼圈，內有高度為6m的角鋼井架，井架四周采用4個斜支架，形成具有輻射梁的空間結構。井架上設有架空輪和鋼絲繩跑道，并安裝有籠架，由運輸人員和襯里材料的雙卷揚機(2T)牽引；卷揚機（0。5t)上緊籠道；另外，在井架底部結構對稱部位設置兩根懸掛桅桿，兩臺卷揚機(1.5t)起料，兩臺卷繞機(1t)，在井架頂部設置行程開關，防止過卷。（2）液壓提升系統由支撐桿，千斤頂，提升機，液壓控制和油路組成。支撐桿采用長度為3m的非工具？48鋼管。第一節支撐桿制成四個不同長度，按長度變化順序排列，同一節接頭數量不超過25%，然后用同一長度支撐桿連接。
千斤頂選用16臺GYD-60球頭千斤頂，液壓控制采用YKT-36液壓控制柜，采用分組并聯主支油路系統，主油管直徑為16mm，支油管直徑為8mm，各千斤頂上安裝針閥控制進油量，油路由分油器連接。每組輻射梁的上部設有調徑裝置，調徑裝置的螺母底座固定在提升機外側輻射梁的推進孔上，調徑裝置的盤條緊固在提升架外側每次提升模板時，調徑裝置的螺絲按設計尺寸扭轉，門式剛架向內移動，環與模板左右移動，當分割模板與主動模板重疊成一整塊時，用倒鏈將主動模板拉出。
|
